Parametrs

būtiska informācija
produkta nosaukums	XD-tof -50 H LIDAR
veidot	Xd-tof -50 h	Xd-tof -50 hp
Mērīšanas īpašības
atklāšanas zona	0.1-50 m @ 90% atstarošanās 0.1-20 m @ 10% atstarošanās
atkārtojamības precizitāte	± 20 mm
skenēšanas joma	280 grāds
leņķiskā izšķirtspēja	0,08 grāds /0,16 grāds /0,32 grāds	0,32 grāds
Skenēšanas kadru ātrums	50 H z	100 H z
strāvas apgaismojuma īpašība
barošanas spriegums	DC 9V -36 v
darba strāva	0,225A / 12 V (tipisks)
lāzera gaismas avots	905 nm I klase

Cyndar


Cits

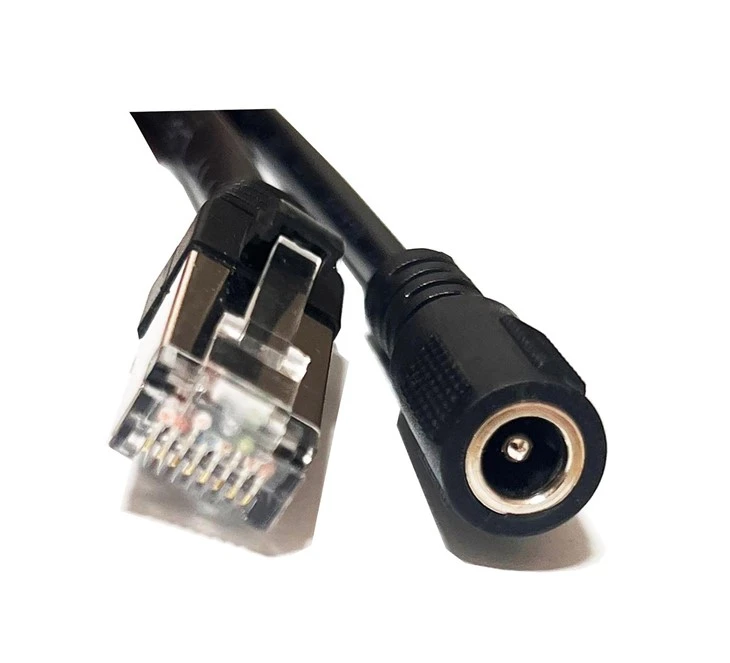

Datu pārraides saskarne	E t rnet 100ba se -tx
sākuma laiks	＜20 s
Apkārtējais gaisma	<100000 l x
darba temperatūra	-10 grāds ~ 55 grāds
uzglabāšanas temperatūra	-30 grāds ~ 75 grāds
darba dzīve	5 gadi (motora dzīve)
Aizsardzības līmeņi	IP67

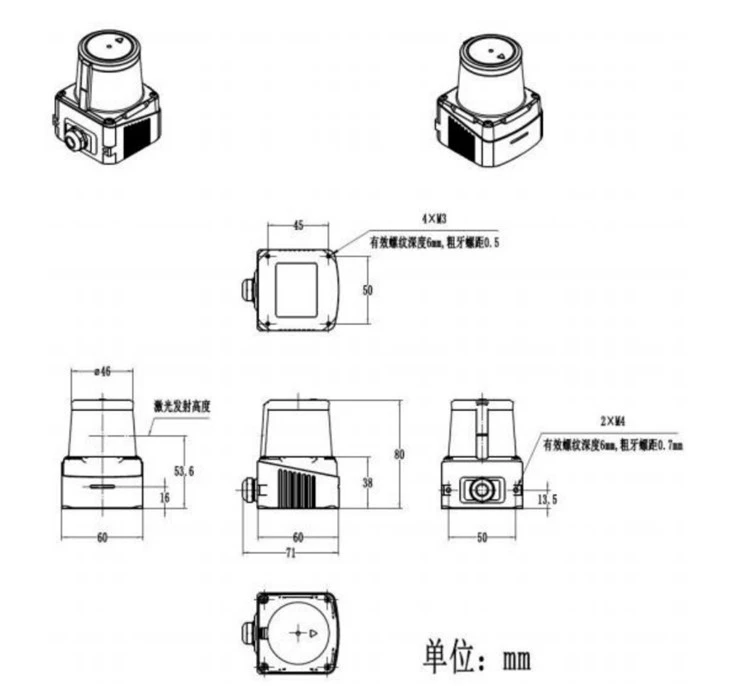

lielums	60 × 60 ×80 m m3
svars	148 g (izņemot kabeli)

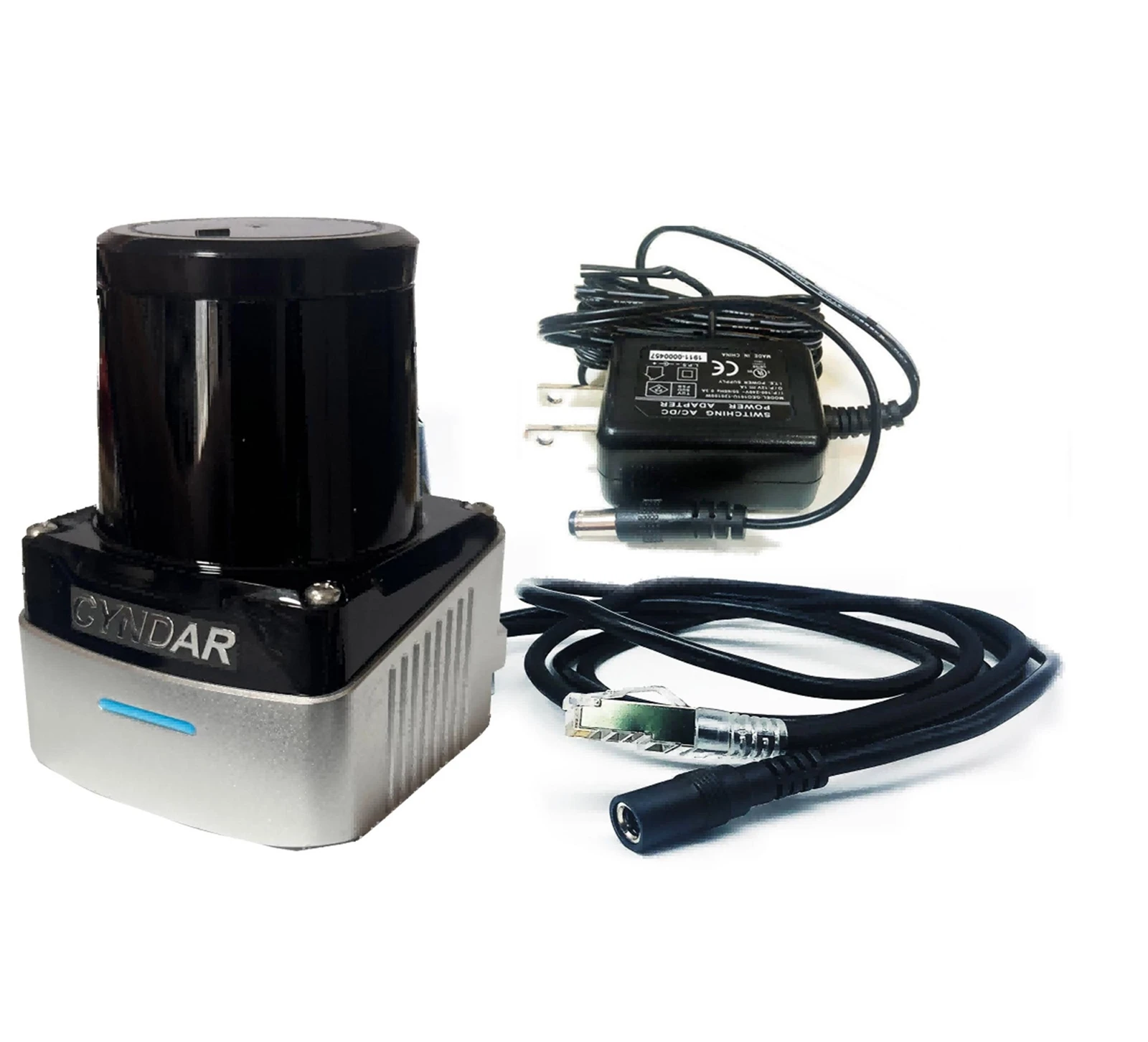

ff2ae7e06a18bff8a24fdd8821e7d2e

Produktu priekšrocības

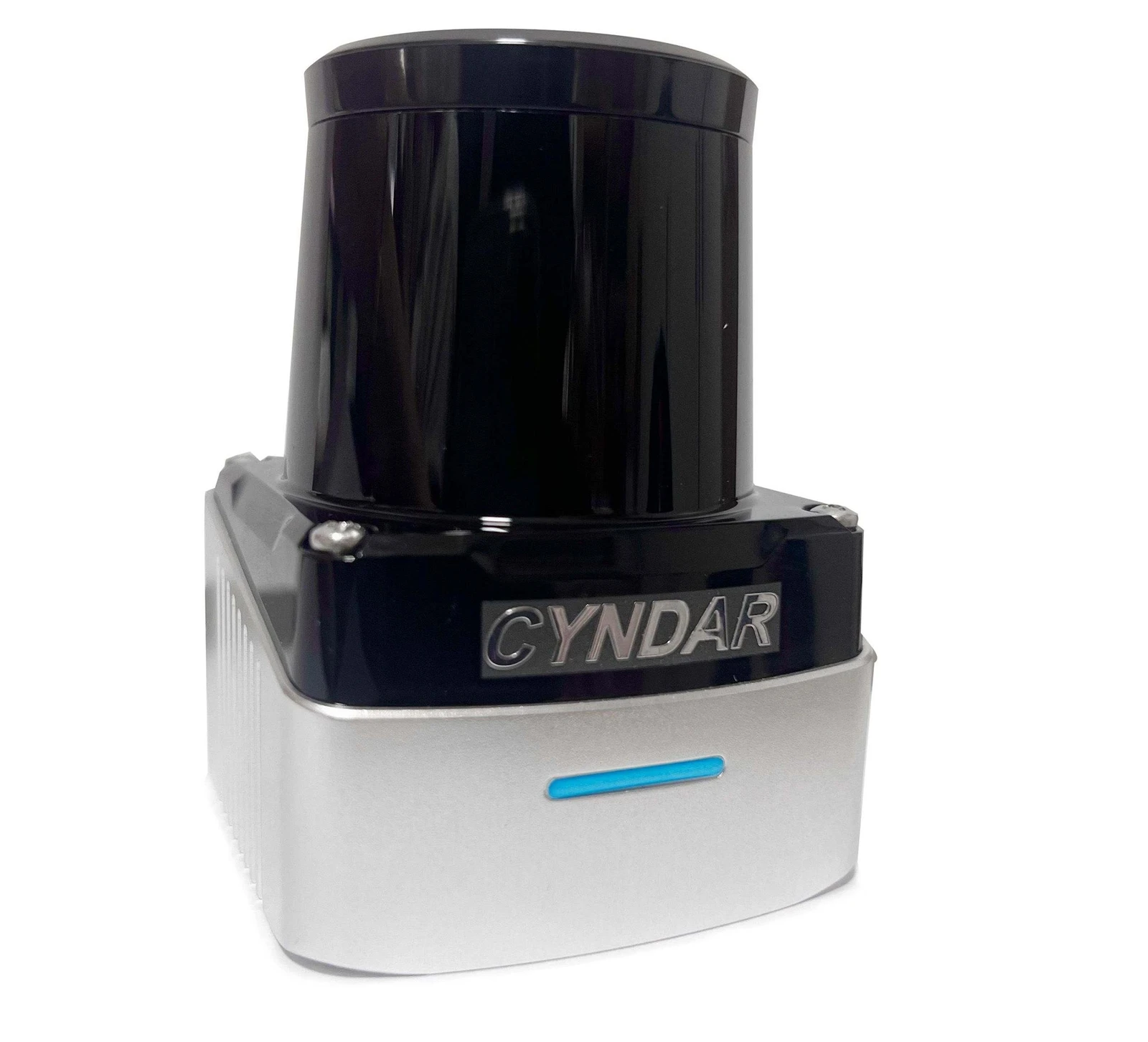

XD-TOF-50H

Skenēšanas diapazons/refleksija

1) Darbības leņķis: 280 grāds

2) anti-Glare<10000lux

3) Noteikšanas diapazons: 0.1-50 m

4) Darba gaismas: strāvas indikators, statusa indikators

5) Izejas ports: Ethernet izeja

6) Pret Fouling pakāpe: IP67

Programmatūras diagramma

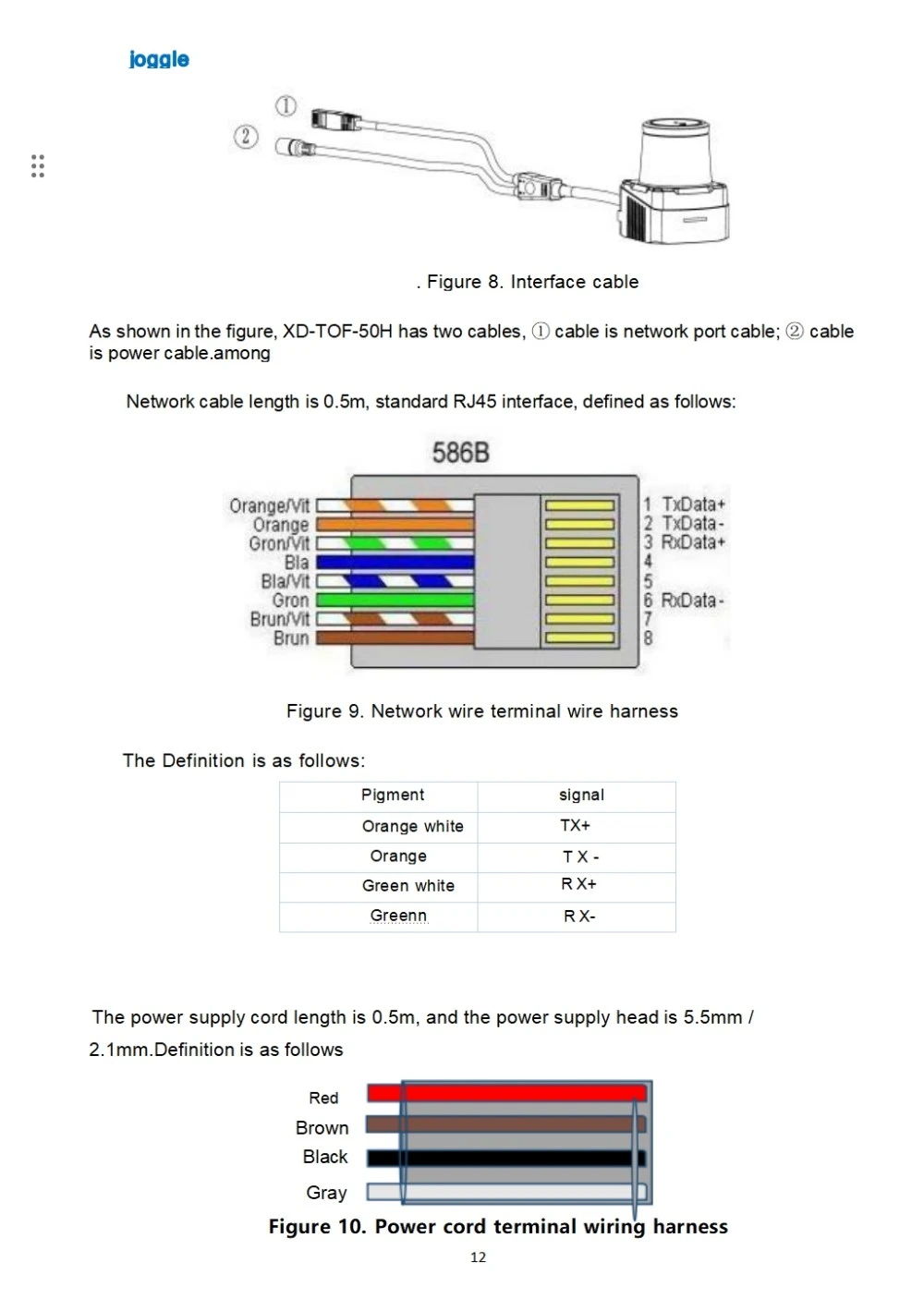

20250611202326

20250611202539

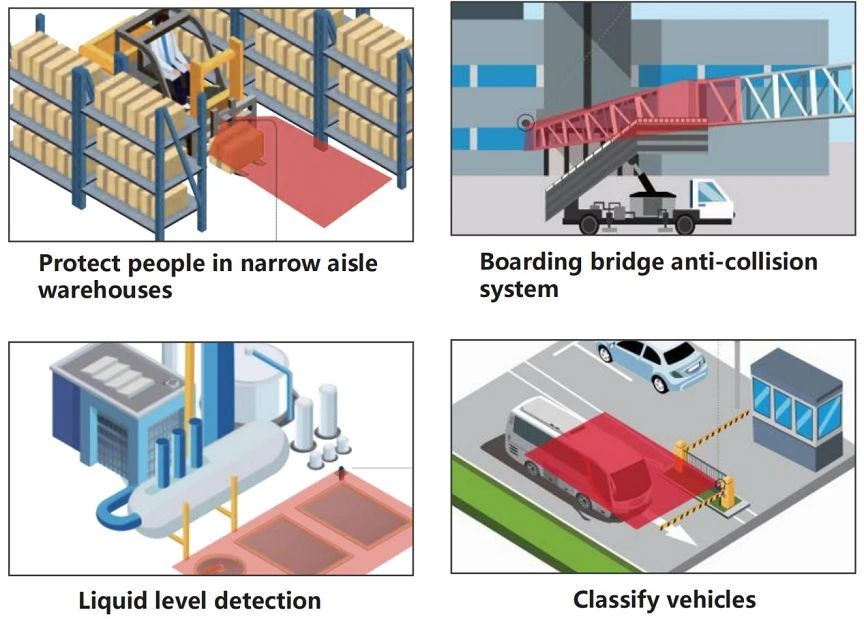

Pieteikumi

XD-TOF -50 H sērijas lāzera radars izmanto nobriedušus produktus un ir aprīkots ar SDK paketi sekundārajai attīstībai ., izmantojot sekundāro programmatūras izstrādi un integrāciju, videoklipa saites uzraudzība ar radaru noteiktiem mērķiem var sasniegt šo laSer Radar Radar un video savienojumu, salīdzinot ar tālsatiksmes sistēmu, kas ir šī laSer Radar Radar Radar Radar, un videoklipa sistēmai, kas ir šai LASER Radar Radar Radar sistēmai. Mērķa noteikšanas ātrums ir ātrs; Otrkārt, vienlaikus var noteikt vairākus mērķus; Treškārt, to mazāk ietekmē meteoroloģiskie apstākļi, un tam ir augsta noteikšanas precizitāte; Ceturtkārt, sistēma ir pilnībā digitalizēta, tīkla, inteliģenta un uz informāciju balstīta .

Sistēmas galvenās funkcijas ir: mērķu (cilvēku, transportlīdzekļu, kuģu) noteikšana un uzraudzība 50 m diapazonā; nepārtraukta noteikšana dienu un nakti; noteikto mērķa kustības trajektoriju izsekošana; un mērķa kartes marķējums .

Lieta: ostas automatizēta vadīta transportlīdzekļa (AGV) navigācijas sistēma
Scenārija apraksts
Kravas transportēšanas procesa laikā ostā Automatizētajam vadītajam transportlīdzeklim (AGV) ir jābrauc un jādokā precīzi sarežģītā vidē, lai nodrošinātu efektīvu kravas transportēšanu. XD-TOFH LiDAR var sniegt AGV precīzu vides uztveri un navigācijas informāciju, lai nodrošinātu AGV drošu un stabilu darbību.

Pielietojuma metode
The XD-TOF-50H LiDAR is installed on the AGV. The radar scans the surrounding environment of the AGV in real time to obtain the distance and position information of surrounding objects. The AGV control system builds a map based on the data collected by the radar, and calculates the current position and driving path of the AGV through an Algoritms . Braukšanas laikā radars nepārtraukti uzrauga izmaiņas apkārtējā vidē un savlaicīgi pielāgo AGV braukšanas ceļu, lai izvairītos no šķēršļiem .} Tajā pašā laikā radara leņķa izšķirtspēju var izvēlēties kā 0. 08 grādu /10.16.

Efekta priekšrocības
Ātra atbildes ātrums: radara starta laiks ir mazāks par 20 sekundēm, un tas var sākt darboties īsā laikā, nodrošinot atbalstu ātrai AGV . darbībai
Ilgs kalpošanas laiks un stabila darbība: radara darba laiks ir līdz 5 gadiem (motora kalpošanas laiks), kas ilgtermiņa lietošanas laikā var nodrošināt stabilu un uzticamu darbību un samazināt transporta pārtraukumus, ko izraisa aprīkojuma kļūme .
