1. Produkta nosaukums: gaismas aizkaru sensoru mērīšana / drošības gaismas aizkaru veidi
2.redzamais drošības gaismas aizkars Modelis: QLT78 / 20-1580 RS485tehniskie parametri: 78 sijas, attālums: 20, aizsardzības augstums: 1540
Spriegums: DC12-24V, indukcijas attālums: 0-3M, izeja:RS485
Piederumi (iepakojuma saraksts): uztvērējs, raidītājs, divi datu kabeļi, skrūvju paka stiprināšanai sānos. Viena taisnstūra rāmja pakete, viena spraugu skrūvju paka.
3. Drošas gaismas aizkaru izmantošana
atbilde:
Agaismas aizkars var nodrošināt pilnīgu slīdņa aizsardzību, un slīdni var apturēt jebkurā vietāpozīcija presē.
B. Ja slīdnis nevar apstāties nevienā preses pozīcijā, gaismas aizkars var sasniegt tikai augšējo strupceļa aizsardzību
C.Īstenot rūpniecisko manipulatoru, iesmidzināšanas mašīnu, iesaiņošanas iekārtu, automatizācijas iekārtu, montāžas līniju un citu bīstamu darba zonu reģionālo aizsardzību.
D. Izmanto objektu atklāšanai un trauksmei.
4. Drošības gaismas aizkaru sensora darba vides prasības
A.Apkārtējās gaismas pretestība: kvēlspuldze: 3000LX gaismas uztverošās virsmas apgaismojums; Saules gaisma: 10000LX gaismas uztverošās virsmas apgaismojums
B. Apkārtējā temperatūra: darba apstākļi -10 ～ +40 ℃ (bet ne sasalšana), uzglabāšanas apstākļi -25 ～ +55 ℃
C. Mitrums: darba stāvoklis: 35-85% RH, uzglabāšanas stāvoklis: 35-95% RH
5. Drošības gaismas aizkaru sensora darba stāvoklis (ieskaitot LED indikatoru utt.)
Atbilde:
A.Kad barošana ir ieslēgta, ja uztvērējs un raidītājs nav izlīdzināti, mirgos sarkanā gaisma.
B.Pēc ieslēgšanas, ja uztvērēju un raidītāju var izlīdzināt, uztvērēja sarkanā gaisma kļūs zaļa, un melnā vai brūnā stieple (norādot NC) ievada un izvadīs to pašu spriegumu (tas ir, ieejas spriegums ir 12 V vai 24 V) , izejas spriegums ir 12 V vai 24 V).
C. Ja kāds priekšmets bloķē gaismas aizkaru, uztvērējs kļūs no zaļa uz sarkanu. Tajā pašā laikā melnā vai brūnā stieple tiks atvienota (nav izejas)
6. drošības gaismas aizkaru elektroinstalācija
A. raidītājs: brūns (1. vads) savienojums + 24V
Zils (vads2) savienots ar 0V
Melns (3. līnija), pievienojiet CP sinhronizācijas līniju
Sarkana (4. līnija), izveidojiet savienojumu ar CE sinhronizācijas līniju
Balts (5. līnija), savienots ar RS485
Zaļš (6 vadi), savienots ar RS485
Dzeltens un zaļš (7. līnija) svītrainais zemējuma vads
BB uztvērēja brūns (1. līnija) savienojums + 24V
Zils (vads2) savienots ar 0V
Melns (3. līnija), pievienojiet CP sinhronizācijas līniju
Sarkana (4. līnija), izveidojiet savienojumu ar CE sinhronizācijas līniju
Balts (5. līnija), savienots ar RS485
Zaļš (6 vadi), savienots ar RS485
Dzeltens un zaļš (7. līnija) svītrainais zemējuma vads
7. drošības gaismas aizkaru uzstādīšanas instrukcijas:
AJa drošības gaismas aizkaru raidītājs un drošības gaismas aizkaru uztvērējs ir tieši uzstādīts uz darbgalda galvenā korpusa caur fiksācijas skavu, tas parasti ir piemērots slēgtas preses rāmja struktūrai.
B. Lai nodrošinātu drošu attālumu, uzstādot mašīnu pie sienas, veicot urbšanu un piesitienu, lūdzu, izvēlieties pareizo uzstādīšanas pozīciju atbilstoši parasti izmantoto fiksācijas klipu izmēram. Urbjot un pozicionējot, pievērsiet uzmanību raidītājam un uztvērējam, lai pārliecinātos, ka tie ir paralēli viens otram.
C. Raidītājs un uztvērējs ir uzstādīti vienādi, caur sānu spraugu un attiecīgi piestiprinātām ārējām T-skrūvēm, savienotāja kontaktligzdas gals vai pārvades līnijas gals ir vērsts uz leju.
D.Piestipriniet raidītāju un uztvērēju, lai pārliecinātos, ka tie ir paralēli viens otram, un pēc tam pievelciet skrūves.

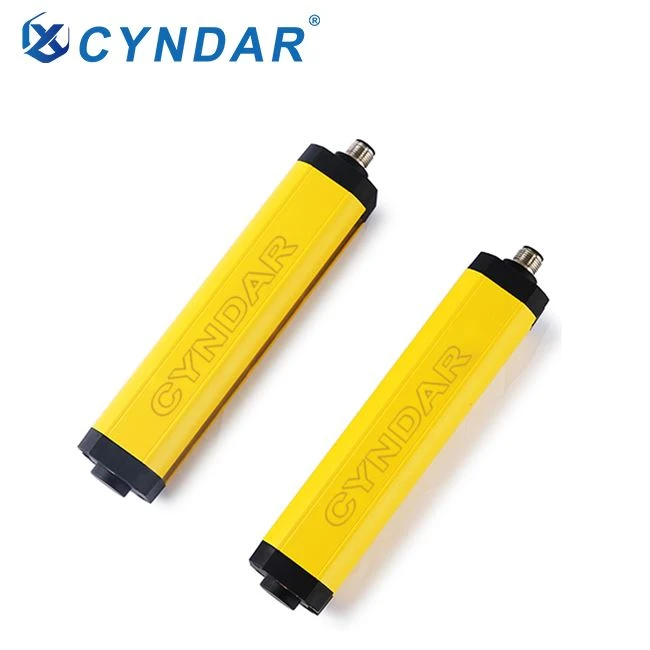

drošības gaismas aizkaru attēli:
drošības gaismas aizkaru elektroinstalācijas shēma:
Mums ir daudz citu modeļu, lūdzu, sazinieties ar mums un ļaujiet mums norādīt jums izdevīgu cenu
